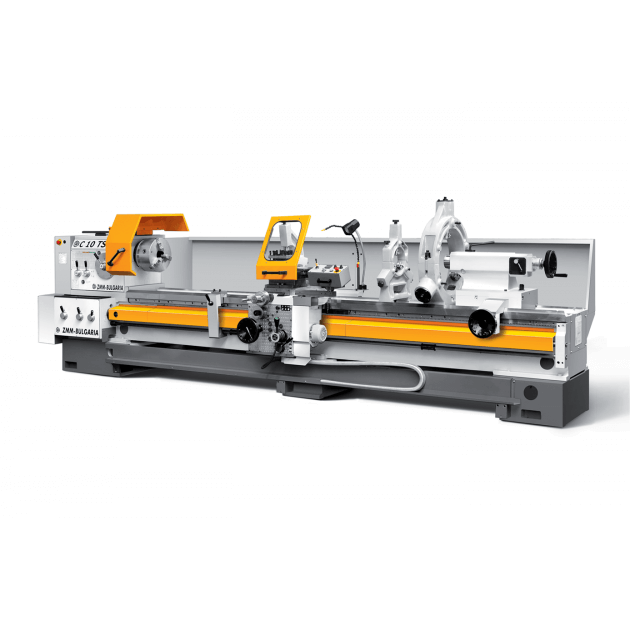

C10TH4000 Strung universal

Epuizat
Disponibil
IMPORTANT: Verificați prețul actual la manager
0,00 L
0,00 L
+
Metode de livrare
  • Curier
  • Ridicare de la magazin
  • Alte metode de transport
Metode de plată
  • Numerar la primire
  • Transfer bancar
Descriere

Specificatii model

Producator ZMM
Putere motor electric 11 kW
Tensiune 400 V

Date tehnice


Distanta intre varfuri 4000 mm
Trepte ax principal 15 trepte
Turatii ax principal 7.5-1015 rpm
Dimensiuni masina 6290 x 1600 x 1750 mm
Greutate 5380 kg
Capacitati
Inaltimea la varfuri 430 mm
Diametrul max. peste ghidaje batiu Ø 860 mm
Diametrul max. peste sania transversala Ø 620 mm
Diametrul max. in locas punte Ø 1050 mm
Latime ghidaje batiu 400 mm
Arbore principal
Capul arborelui principal conf. DIM 55027: Nr. 8
Alezajul arborelui principal Ø 132 mm
Conul alezajului 140 metric
Putere motor electric 11 kW
Avansuri
Numar avansuri 120
Gama de avansuri longitudinale 0,039-18 mm/rev
Gama de avansuri transversale 0,02-6 mm/rev
Filete
Numar filete 64
Gama de filete metric 0,5-120 mm
Gama de filete inch 60-1/6 tpi
Gama de filete Module 0,125-30 Modul
Gama de filete DP 240-1 DP
Deplasari sanii si portcutit
Cursa saniei transversale 435 mm
Cursa saniei superioare 130 mm
Diametrul pinolei papusii mobile 90 mm
Conicitatea pinolei Morse Nr. 5
Cursa pinola 230 mm
Greutate piesa
Greutatea piesei in universal 150 kg
Greutatea piesei intre universal si varful papusii mobile 600 kg
Greutatea piesei intre universal lineta mobila si varful papusa mobila 1000 kg
Greutatea piesei intre universal si lineta fixa 800 kg
Greutatea piesei intre universal, lineta fixa, lineta mobila si varful papusa mobil 1500 kg
Precizie geometrie strung
Coplaneitate ghidaje 0,04 mm/1000 mm
Rectilinitatea depl. sanie long.intre varfuri 0,015 mm/500mm
Bataie radiala alezaj conic 0,01 mm
Bataia frontala a axului principal 0,015 mm
Coaxialitatea papusilor 0,04 mm
Paralelism sanie port-cutit cu axul principal 0,015/300 mm
Precizie piesa de proba
Circularitate piesa 0,01 mm
Cilindricitate piesa 0,02 mm
Planeitatea supraf.prelucrate frontal 0,02 mm/300 mm (numai concav)
Precizia pasului filetului 0,04 mm/300 mm-toleranta max.0,05mm

Dotare standard
• Panou de comanda
• Sistem de racire
• Lampa de iluminat local
• Dispozitiv de avans rapid pe 2 axe
• Ghidaj-pat demontabil
• Flansa pentru universal 400 mm
• Aparatoare spate
• Aparatoare universal
• Aparatoare portcutit
• Curele V=6 buc
• Set roti dintate de schimb
• suruburi reglare orizontalitate
• Varf fix de fixare
• Dorn de adaptare
• Suport portcutit – 4 pozitii
• Limitator cursa longitudinala
• Maneta fixare rapida papusa mobila
• Set scule
• Palet si ambalaj - folie
• Manual de utilizare
